FNIRSI DPOX180H 2-in-1 Handheld Digital Phosphor O

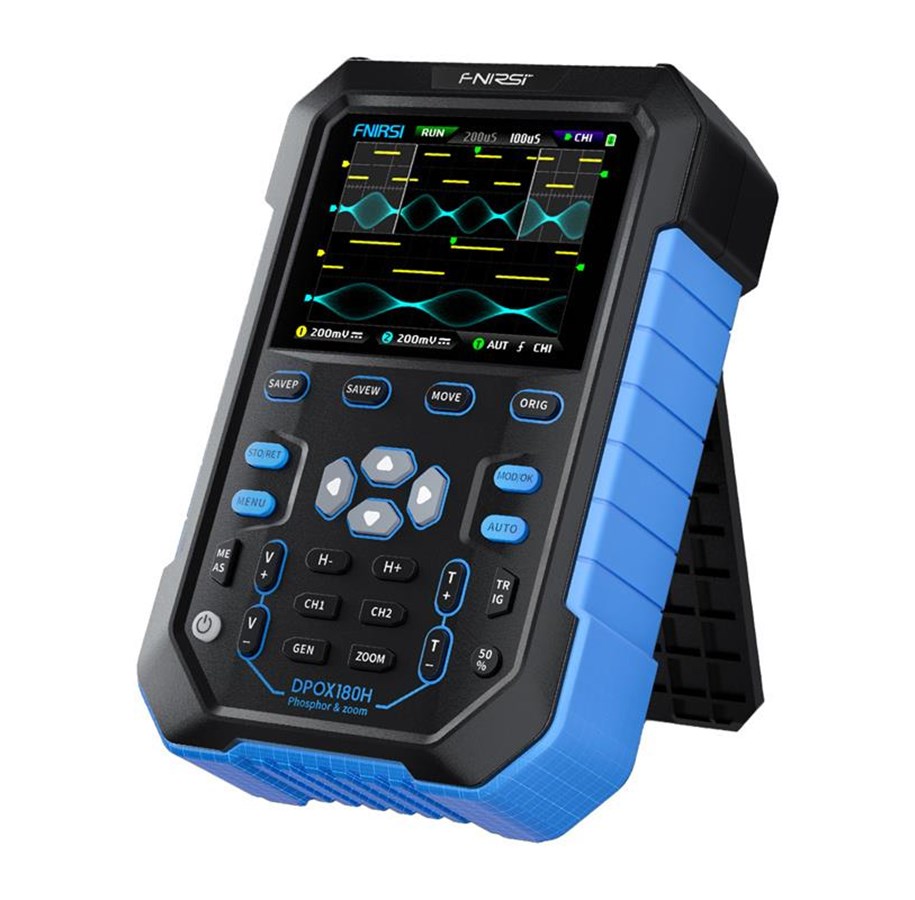

FNIRSI DPOX180H er et håndholdt digitalt fosforoscilloskop (DPO) som kombinerer et 180 MHz tokanals oscilloskop, en 20 MHz DDS-funksjonsgenerator og avanserte signalanalysefunksjoner. Det er utviklet som et kompakt, mobilt verktøy for service-, verksteds- og laboratoriearbeid, og tilbyr høy funksjonalitet i én og samme enhet.

180 MHz båndbredde og 500 MSPS – målenøyaktighet

Oscilloskopet tilbyr 180 MHz (-3 dB) analog båndbredde og sanntidssampling opptil 500 MSPS (250 MSPS i tokanalsdrift). Dette muliggjør nøyaktig gjengivelse av raske flanker, pulser og høyfrekvente signaler, noe som er avgjørende for diagnostisering av moderne elektroniske systemer.

Digital fosforteknologi – mer informasjon i bølgeformen

Digital fosforteknologi bruker lysstyrkeskala og fargetemperatur for å visualisere signalfrekvensen. Dette gjør det enkelt å oppdage jitter, støy, ustabilitet og sjeldne hendelser som kan forbli usynlige i klassiske oscilloskoper.

50 000 wfms/s – ingen dødtid

Den høye oppdateringsfrekvensen på 50 000 bølgeformer per sekund reduserer opptakets dødtid betydelig. Dette gjør at du effektivt kan fange opp kortvarige forstyrrelser og signalavvik, noe som er spesielt viktig når du analyserer svitsjende strømforsyninger og digitale busser.

Hardwarebåndbreddegrense på 20 MHz og stabil trigger

Det innebygde, omskiftbare 20 MHz hardwarebåndpassfilteret reduserer effektivt støy og harmoniske svingninger av høy orden. Kombinert med et omfattende triggersystem (Auto/Normal/Single, stigende og fallende flanke) og adaptiv trigger-stabilisering sikrer det et klart og stabilt signalbilde.

FFT og X-Y-modus – frekvens- og relasjonsanalyse

FFT-funksjonen gir en rask, kvalitativ forhåndsvisning av frekvensspekteret til signalet som testes. I tillegg lar X-Y-modusen med digital fosfor deg analysere amplitude- og faseforholdene mellom to kanaler, f.eks. i form av Lissajous-figurer.

Tidszoom og rullemodus

Oscilloskopet tilbyr en ZOOM-tidsbase i området 2×–1000×, noe som muliggjør nøyaktig analyse av utvalgte bølgeformsegmenter. Rullemodusen muliggjør kontinuerlig observasjon av signaler som endrer seg sakte i sanntid.

20 MHz DDS-generator og chopping-funksjon

Den innebygde 20 MHz DDS-funksjonsgeneratoren støtter 14 bølgeformtyper, med frekvensjustering i trinn på 1 Hz. Den unike chopping-utgangsfunksjonen lar deg klippe ut et fragment av den målte bølgeformen og bruke det som generatorens utgangssignal, med mulighet for å lagre opptil 500 tilpassede signaler.

Lagring, visning og eksport av data

Det interne minnet på 120 Mbit kan lagre opptil 250 kurveformer og 90 skjermbilder (BMP). Dataene kan vises direkte på enheten eller eksporteres til en datamaskin via USB, og fastvaren kan enkelt oppdateres.

Mobilitet, sikkerhet og brukervennlighet

Den 2,8" (320×240) IPS-fargeskjermen sikrer god lesbarhet under alle forhold. Enheten er utstyrt med automatisk konfigurasjon med én knapp, markørmålinger, inngangsbeskyttelse opptil 400 V, et 3000 mAh Li-ion-batteri (opptil ca. 4 timers drift) og rask 5 V / 2 A-lading. FNIRSI DPOX180H er et allsidig og sikkert verktøy for elektronikkingeniører, serviceteknikere, studenter og krevende hobbyister.
